一、氣動活塞式切斷閥 產品概述
本公司的ZSPQ氣動活塞式切斷閥，是屬于氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。當信號壓力為零，由于彈簧的預緊力，使閥芯處于初始狀態（常開或常閉）。配用二位三通電磁閥，使氣動切斷閥控制方便、簡捷。氣動活塞式切斷閥具有操作力大、閥體設計新穎，流阻小、額定流量系數大、許用壓差大密封性能好等優點。因而氣動活塞式切斷閥主要應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。
|
|
|---|---|

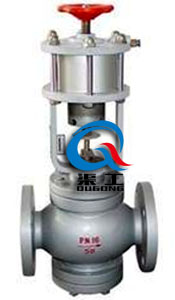

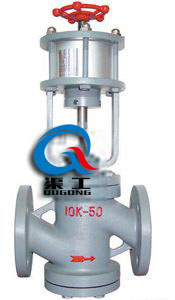

| ZSPQ氣動活塞式切斷閥 (國標) | ZSPQ氣動活塞式切斷閥 (日標) |
二、氣動活塞式切斷閥 主要技術參數
| 公稱通徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | |
| 額定行程 mm | 8 | 12 | 20 | 25 | |||||
| 氣缸直徑 mm | 75 | 100 | 150 | ||||||
|
允許泄 露量 |
硬密封 | 單座、雙座：1.2X10 -7 X 閥額定容量；套筒： 5X10 -6 X 閥額定容量 | |||||||
| 軟密封 | VI 級 | ||||||||
| 允許壓差MPa | ≤ 公稱壓力 | ||||||||
| 信號壓力KPa | 0 或 400 ～ 600 | ||||||||
| 閥蓋形式 | 常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃ | ||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 | ||||||||
| 閥芯形式 | 單座、套筒、雙座型閥芯 | ||||||||
| 流量特性 | 快開特性 | ||||||||
三、氣動活塞式切斷閥 執行器技術參數
| 執行器型號 | ZSD活塞式執行機構 |
|---|---|
| 活塞直徑 | 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7) |
| 有效面積 | 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7) |
| 進氣孔螺紋 | M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7) |
| 上限輸出力 | 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7) |
| 操作壓力 | 500KPa |
| 作用形式 | 氣— 關式或氣— 開式 |
| 可配附件 | 手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它 |
四、氣動活塞式切斷閥 主要零件材料
| 零件名稱 | 零件材料 |
|---|---|
| 閥體、閥蓋 | HT200、ZG230-450，ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti |
| 閥座 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 閥芯 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 氣缸體 | ZG230-450 |
| 活塞 | ZAlSi12 |
| 填料 | 聚四氟乙烯，柔性石墨 |
| 閥芯軟質密封件 | 增強聚四氟乙烯 |
五、氣動活塞式切斷閥 外形圖
|
|
|---|---|

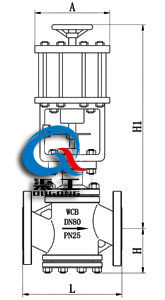

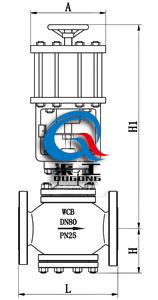

| ZSPQ氣動活塞式切斷閥 (國標) | ZSPQ氣動活塞式切斷閥 (日標) |
六、氣動活塞式切斷閥 安裝連接尺寸
| 公稱通經 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|
| A | 196 | 232 | 308 | ||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| H | 340 | 345 | 370 | 380 | 390 | 475 | 490 | 500 | |
| H1 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | |
| 重量 | 標準型 | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 |
