WJ41H德標波紋管截止閥
一、德標波紋管截止閥 產品概述
本公司的德標波紋管截止閥適用于公稱壓PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、化肥、電力工業等多種工況的管路上，切斷或接通管路介質。
|
|
|---|---|

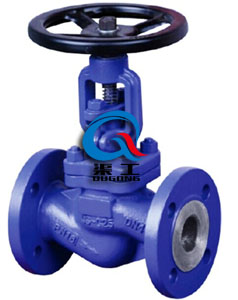

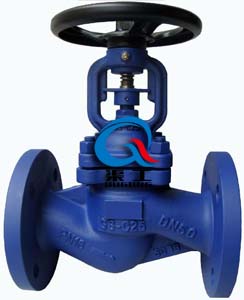

| WJ41H德標波紋管截止閥 | WJ41H德標波紋管截止閥 |
二、德標波紋管截止閥 產品特點
1、產品結構合理、密封好、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、不易磨損、耐腐、抗磨擦性能好、使用壽命較長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能好；
5、閥桿升降位置指示較直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足多種工程需要。
三、德標波紋管截止閥 技術規范
| 結構形式 construction | BB-BG-OS&Y |
|---|---|
| 驅動方式 operation | 手動hand-operated |
| 氣動 pneumatic | |
| 設計標準 design standard | DIN3356 |
| 結構長度 face to face dimension | DIN3202 |
| 連接法蘭 flanged ends | DIN2543-2545 |
| 試驗和檢驗 test&inspection | DIN3230 |
四、德標波紋管截止閥 性能規范
|
公稱壓力(MPa) nominal pressure |
殼體試驗壓力(MPa) shell test |
密封試驗壓力(MPa) sealing test |
適用溫度(℃) suitable temp |
適用介質 suitable madium |
|---|---|---|---|---|
| 1.6 | 2.4 | 1.76 | -20℃-350℃ |
水、蒸汽、油品等 water,steam,oil,etc. |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |
五、德標波紋管截止閥 主要零件材料
| 序號 NO | 名稱 part name | 材質 material |
|---|---|---|
| 1 | 閥體body | GS-C25、CF8、CF3 |
| 2 | 閥瓣disc | 2CR13、F304、F316 |
| 3 | 軸銷hinge pin | F304、F316 |
| 4 | 波紋管組件bellows combination | F304、F316L |
| 5 | 閥蓋bonnet | GS-C25、CF8、CF3 |
| 6 | 填料packing | 柔性石墨Flexible graphite、PTFE |
| 7 | 壓套gland | 25#、F304、F316 |
| 8 | 定位片locator | 25#、F304、F316 |
| 9 | 閥桿螺母stem nut | 銅合金ZQA19-4 |
| 10 | 手輪hand wheel | 碳鋼carbon steel |
| 11 | 并帽cap | 25# |
| 12 | 油杯oil cup | 黃銅brass |
| 13 | 六角螺母hexagon nut | ASTMA193 2H、A193-8、A193-8M |
| 14 | 雙頭螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
| 15 | 墊片gasket |
柔性石墨+不銹鋼 flexible graphite+stainless steel、PTFE |
| 16 | 閥桿stem | 2Cr13、F304、F316 |
六、德標波紋管截止閥 主要外形圖
|
|---|

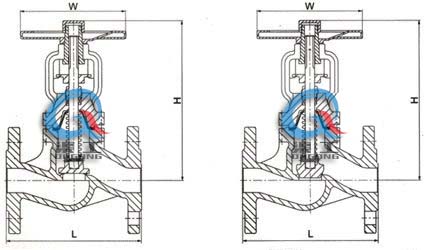

| WJ41H德標波紋管截止閥 (外形尺寸圖) |
七、德標波紋管截止閥 主要連接尺寸
WJ41H-16德標波紋管截止閥
| 壓力等級 | PN16 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 口徑size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 重量 | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
| 行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
WJ41H-25德標波紋管截止閥
| 壓力等級 | PN25 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 口徑size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 重量 | 4 | 4.5 | 5.5 | 7.5 | 10 | 12.5 | 19 | 24 | 43 | 57 | 79 | 135 | 285 | 415 |
| 行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
WJ41H-40德標波紋管截止閥
|
壓力等級 |
PN40 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 口徑size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 重量 | 4 | 4.5 | 6 | 8 | 11.5 | 13.5 | 20 | 25 | 45 | 60 | 83 | 158 | 305 | 440 |
| 行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
八、德標波紋管截止閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
